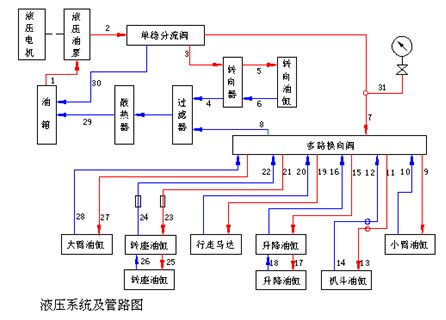

液壓電動機（柴油機）正常運轉，齒輪油泵運轉，齒輪油泵從油箱吸入液壓油，泵出的液壓油進入單穩分流閥，經分流閥進入轉向器和多路換向閥，操縱手柄在空檔位時，液壓油從多路換向閥流出，經過濾器、散熱器返回油箱。
作業時、操縱任一多路換向閥手柄，滑閥切斷中立位通道，同時打開相應閥體兩腔，液壓油進入油缸一腔，推動活塞桿完成相應動作，油缸另一腔的油經換向閥回流至過濾器、散熱器返回油箱。手離開操縱手柄，多路換向閥自動回位。
旋轉方向盤，液壓油經換向閥進入轉向油缸的一腔，推動活塞桿使前輪發生偏轉，完成轉向，油缸另一腔的油經轉向閥回流至過濾器、散熱器返回油箱。
工作壓力超過整定值時，多路換向閥的安全閥打開，高壓油經回油管返回油箱，防止系統超壓損壞液壓元件及管路。
